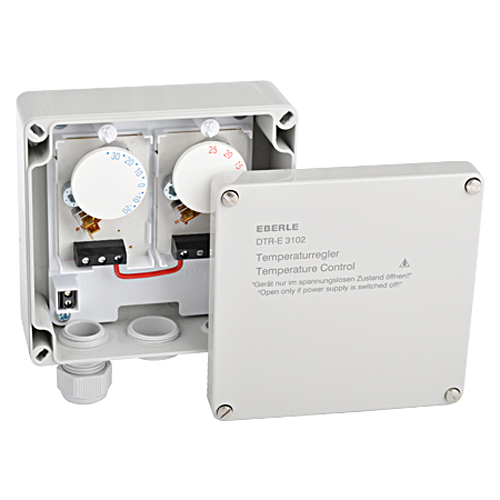

Eberle DTR-E 3102 Temperaturregler für Dachrinnenheizung

• Eberle DTR-E 3102 Frostwächter und Regler für Dachrinnenbeheizung

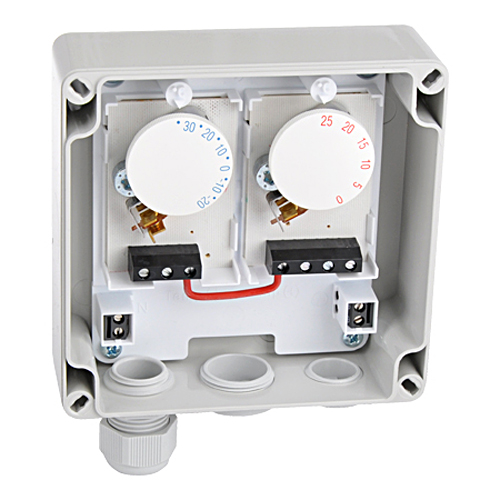

• Elektromechanisch, Temperatureinstellung unter dem Gehäusedeckel
• Temperaturbereich: -20 bis 25 °C
• Betriebsspannung AC 230 V
• Schaltstrom bei AC 250 V: 16 (4) A
• Schaltleistung: 3,6 kW
• Kontakt (Sprungkontakt) 1 Öffner / 1 Schließer
• Schalttemperaturdifferenz: 1-3 K
• Temperatureinstellung: unter dem Gehäusedeckel
• Schutzart Gehäuse nach DIN 40 050: IP 65
• Zul. rel. Raumfeuchte: max. 95 %, nicht kondensierend
• Gehäuse Abmessungen (BxHxT) in mm: 122 x 120 x 55
• Kabeleinführungen an der Gehäuseunterseite: 2 x M20, 1 x M25
• 1 x Verschraubung M25 im Lieferumfang enthalten.
• Hersteller: Eberle
• Hersteller-Typ: DTR-E 3102

Verwendungszweck

Der Eberle DTR-E 3102 Temperaturrelger wird zur kostensparenden Regelung der Dachrinnenheizung verwendet. Der kritische Temperaturbereich wird durch zwei Regler erfaßt, so daß die Heizung nur dann in Betrieb ist, wenn tatsächlich die Gefahr gefrierender Nässe besteht.

Montage

Der Montageort des DTR-E 3102 sollte so gewählt werden, daß das Gerät keiner dauernden Zugluft oder Wärmestrahlung ausgesetzt und eine ungehinderte Luftzirkulation gewährleistet ist. Montagehöhe: ca. 1,5 m.
Bei Außenmontage ist die Nordseite des Gebäudes vorzuziehen. Ist das nicht möglich, muß als Schutz gegen direkte Sonneneinstrahlung ein Abschirmblech montiert werden.
Achtung! Bei Einsatz des Reglers DTR-E 3102 für die Dachrinnenbeheizung Montage immer außen
