Kompressionsstecker entsprechen dem aktuellen Status quo
Hochwertige Kompressionsstecker welche auf ein Koaxialkabel gepresst werden bieten gegenüber den schon lange am Markt bekannten F-Steckern zum Aufdrehen höhere Performance sowie bessere Dämpfungseigenschaften. Das Schirmgeflecht wird beim Montieren eines Kompressionssteckers auf das SAT-Kabel großflächiger kontaktiert, was bei hochfrequenten Verbindungen sehr relevant ist. Zudem sitzen verpresste Stecker sicherer auf dem Kabel und bieten höheren Schutz gegen eindringende Feuchtigkeit.
Auswahl des passenden Steckers
Die jeweilige Steckergröße ist bei einem schraubbaren F-Stecker anhand der Ringe in der Riffelung erkennbar. Drei Ringe stehen für einen Durchmesser von 4 bis 4,2 mm, zwei Ringe für 5 bis 5,2 mm, ein Ring für 5,8 bis 6,1 mm und wenn kein Ring vorhanden ist, beträgt der Kabeldurchmesser 6,7 bis 8,2 mm.
| 3 Ringe | 4,0 - 4,2 mm |
| 2 Ringe | 5,0 - 5,2 mm |
| 1 Ring | 5,8 - 6,1 mm |
| kein Ring | 6,7 - 8,2 mm |
Bei Cabelcon Kompressionssteckern lässt sich die Größe an der farbigen Banderole ablesen. Die Angabe 4.9 bzw. 5.1 bezieht sich dabei auf den Durchmesser des Dielektrikums. Für den universellen Einsatz gibt es einen speziellen Cabelcon QuickMount 7.0 Konnektor welcher für alle gängigen Koaxialkabel mit einem Außendurchmesser von 6,4 bis 7,5 mm geeignet ist. Der QuickMount Kompressionsstecker ist so aufgebaut, dass er ohne Innenhülse auskommt und der Geflechtschirm des Koaxialkabels beim Montieren nicht wie bei herkömmlichen Kompressionssteckern nach hinten gestülpt werden muss.
Wird der F-Stecker im Außenbereich z. B. am LNB der Satellitenschüssel angeschlossen, sollte zusätzlich ein Dichtring bzw. eine Gummitülle als Schutz gegen Feuchtigkeit verwendet werden.
Koaxialkabel abisolieren und für die F-Stecker Montage vorbereiten
Ein geeignetes Abisolierwerkzeug ist empfehlenswert um den Außenmantel in der richtigen Länge (ca. 10-13 mm) abzusetzen und die Schirmung freizulegen. Zusätzlich wird z. B. bei einem Absetzwerkzeug mit zwei versetzt angeordneten Klingen im gleichen Arbeitsgang das Dielektrikum (ca. 6-7 mm) entfernt und der Innenleiter, die sogenannte Seele abisoliert.
Mit einem Absetzwerkzeug für Koaxialkabel geht das Abisolieren sehr schnell und einfach. Zudem wird bei richtiger Handhabung die Schirmung sowie der Innenleiter nicht verletzt bzw. angeritzt.
F-Aufdrehstecker montieren
Der schraubbare F-Stecker wird im Uhrzeigersinn auf das Koaxialkabel aufgedreht. Das Schirmgeflecht wird dabei nicht nach hinten gestülpt. Das Dielektrikum sollte mit der kleinen Öffnung im Steckerinneren bündig abschließen. Der Innenleiter darf 1-2 mm über den Stecker herausstehen.
Kompressionsstecker auf ein SAT Kabel montieren

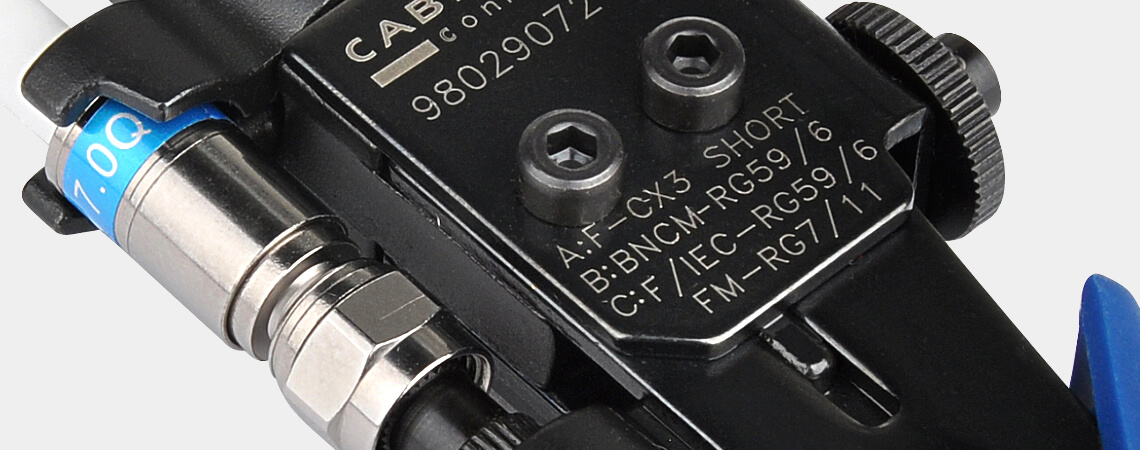

Bei der Montage eines Kompressionssteckers wird das Geflecht vorher nach hinten auf den Außenmantel gestülpt, da sich die Hülse im Steckerinneren zwischen Dielektrikum und Abschirmung schiebt und so großflächig kontaktiert. Die Folienschirmung die direkt auf dem Dielektrikum aufliegt darf nicht entfernt werden. Als Unterstützung beim Aufstecken empfiehlt sich ein geeignetes Montagewerkzeug für F-Stecker. Anschließend wird der Kompressionsstecker mit einer Kompressionszange zusammengepresst. Wichtig ist ein sauberes Arbeiten beim Montieren, das Geflecht bzw. die Abschirmung darf keine Verbindung mit dem Innenleiter haben (Kurzschluss).
Bei der Self-Install Steckervariante wird der Stecker beim Festziehen auf einem F-Gewinde arretiert. Hier ist der Vorteil, dass keine spezielle Kompressionszange benötigt wird.
Empfehlungen aus der Praxis
Wichtig ist beim Montieren eines F-Steckers, dass ein hochwertiges Koaxialkabel verwendet wird, da bei günstigen Kabeln der Außenmantel oft sehr weich ist und sich beim Aufdrehen bzw. Aufstecken nach hinten schiebt. Problematisch wird es auch, wenn die unterste Folienschirmung direkt auf dem Dielektrikum nicht verklebt ist.
Wenn man einen SAT-Stecker mit F-Gewinde auf einem Koaxialkabel anbringt, ist es empfehlenswert passende Kompressionsstecker zu verwenden. Hier bieten Self-Install Stecker die ohne Zange montiert werden können bzw. universelle Quick Mount Kompressionsstecker eine gute Alternative zum herkömmlichen Aufdrehstecker.
